大口径钢管自动探伤设备

作者: 发布时间:2020-4-16 16:50:09 浏览次数:


大口径钢管自动探伤设备介绍

随着我国管材制造业的发展,钢管正朝向大口径的方向发展,然而,传统的手工探伤很难满足工业的批量化生产,在此前提下,我公司研制了一套跟踪式局部水浸法超声波探伤设备,该设备可用于检测300-800mm的大口径钢管。

设备详细介绍及报价请联系  李经理189-311-80976



大口径钢管自动探伤设备探伤工艺

该套设备采用跟踪式局部水浸的方法,将探头放置在被探伤钢管的上方,在探伤的过程中,钢管螺旋前进,探头跟踪装置固定不动,探头在钢管表面形成螺旋扫描线,实现对钢管的无损探伤检测。



在探头设计上,采用多通道组合式探头,为弥补超声波在传输过程中的声速扩散和能量衰减,探头设计为线聚焦式,探头频率采用2-5MHZ 。

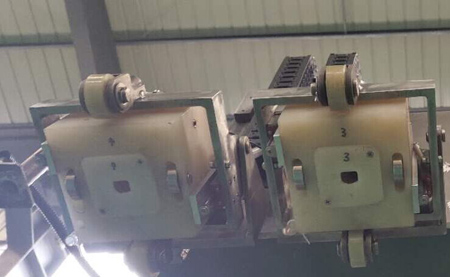

探头组



超声波探伤仪选择16通道,重复频率2KHZ,可实现自动记录和存储,每通道都有4个单独报警闸门并且可以分别控制报警。



大口径钢管自动探伤设备探伤检测方法

水浸式方法:适用于大口径厚壁管,调校简单。



大口径钢管自动探伤设备优点

该套设备可实现对大直径钢管自动化超声波探伤,在现场使用的过程中具有检测速度快,抗干扰能力强,检测结果准确等优点。其探伤原理可扩展到其它材料管材及棒材的超声波探伤中。



检测标准

◆NT/T47013.3-2005超声检测

◆ASTM 213M《金属管材超声检测方法》

◆GB/T5777-2008《无缝钢管超声波探伤检验方法》

◆YB/T4082-2000《钢管自动超声探伤系统综合性能测试方法》



大口径钢管自动探伤设备质保期及售后服务

我们将为设备的完整性、先进性及可靠性负责。包括主机辅机所需要的机械设备、配电系统、自动化系统及随机所带的工具等。由我们的原因而引起增加供货范围中的设备及零部件的数量,由我们负责提供。设备在调试期间所消耗的易损件等由我们负责。



大口径钢管自动探伤设备自设备合格验收之日起,设备保用期为一年。在保期内,因设备设计或制造等卖方原因造成的损坏,卖方需要立即给予免费修复或更换,此工作一般应在2—3天内完成。



长期的科学研究和生产实践中,我们综合国内无损检测设备的特点,消化吸收国外设备的特长,根据我国钢铁产品结构,研制生产了适合多种直径钢管的自动探伤设备。电控采用传感技术和微机控制,可实现全自动化探伤。大中小口径的涡流、超声在线自动检测设备,全部通过检测中心的认证,其中近十余项达到国内先进水平。在大口径涡流,超声波智能在线检测的关键核心技术上取得突破,取得了完全自主知识产权和国内先进的科技成果,形成涡流、超声系列化成套装备。目前产品达到或高于行业标准,技术水平高于国内,涡流探伤设备、超声探伤设备的探伤范围为∮5-∮1500。
