棒材超声波探伤设备介绍

根据棒材企业生产需要，公司配套生产一种超声自动探伤设备，探伤设备主要用于钢棒的缺陷检测。棒材探伤设备采用离线检测，吊装被探钢棒放在上料台架，拨料机构将钢棒送到旋转前进辊道，当工件行进至主机检测水箱位置开始检测，钢棒继续旋转前进，探头原地检测对钢棒的100%全覆盖探伤。探伤完成后下料装置动作，视钢棒有无缺陷,分别落到正料槽或废料槽。

棒材超声探伤设备的组成

⑴4通道数字智能超声探伤仪

⑵4通道探头

⑶探头调节装置

⑷不锈钢水箱

⑸电控系统

⑹压紧驱动装置

⑺旋转辊道

⑻气路系统

⑼上下料台架

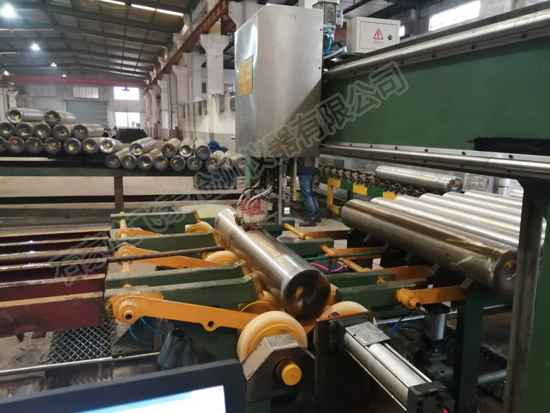

棒材超声探伤设备展示

钢板规格要求

直  径：Φ30～40mm

长  度：600-1200mm

弯曲度：≤1.5mm/m

直径公差：≤1%D(钢棒外径)

椭圆度：≤1.5%D(钢棒外径)

钢棒的表面状态：加工面

常规温度＜80ºC，

超声探伤设备主要参数

1、探伤方法：超声---4通道钢棒旋转前进---水浸式

2、探伤精度： GJB1580A-2004 A级    GB/T6519-2013 A级

3、信噪比：≧10dB；

4、稳定性：<2dB；

5、漏报率：0；

6、误报率：≤1%；

7、探伤速度：≤1.5min/支

8、人工伤的类型 ：执行GJB1580A-2004  A级

9、探伤标准：执行GJB1580A-2004  A级

棒材超声探伤设备可应用于离线检测生产线

将钢棒吊至至上料台架→拨料装置再将钢棒拨至旋转辊道→旋转辊道传动钢棒螺旋前进→前压紧定位机构落下→钢棒进入超声检测水箱→超声波探伤开始→后压紧定位机构落下→旋转辊道传动钢棒螺旋前进至下料辊

道→确定有无缺陷给出相应信号→根据有无缺陷完成下料或分选。

整个检测过程采用PLC控制，可实现自动、手动、半自动等控制方式探伤，具备空负荷模拟生产功能。

棒材超声探伤设备功能特点

★ 直接通过网络接收数据，操作简单，方便现场使用和调试。

★ 多种A、B显示及C显示模式 。

★ 可以冻结波形显示、对A扫描波形进行峰值保持。

★ 显示窗口随显示设备分辨率自动调整大小。

★ 可以选择探伤启停方式为自动启停或手动启停。

★ 可以对探伤过程进行全程记录，存储所有工件的探伤结果。

★ 可以根据探伤结果自动生成探伤报告，精确描述探伤结果。

★ 具有参数保存，读取功能。可以将当前的各通道使用的参数进行保存，当需要时可以进行读取。

棒材超声检测能力，产量详细计算

按每天工作7h（仪器预热、更换探头和吊装钢棒减去1h），一年按220天计，探伤速度按1支/min（除去钢棒之间的时间间隔），设备作业率70%，设备检测能力为：m/y ==1X60X7X220X0.7==64680（支/年）。

棒材超声探伤设备分交原则

买方负责土建基础的施工，提供能源介质管线至靠近机组某指定处，在投标方的 指导下对机组进行安装调试。

卖方负责机组从上料辊道及料台至下料及料台全过程的设备及材料。包括机械设备、配电系统、自动化系统、液压系统及润滑系统。机组本身的安全防护和重要的地脚螺丝及特殊垫板也由卖方负责。

卖方负责机组调试和生产过程当中的专用工具、专用维护工具和吊具。

设备供货的通用原则

(1)卖方对所供货设备的完整性、先进性及可靠性负责。

(2)构成整个供货设备的设备单元、部件及材料，或在上述技术规格中说明的内容均应反映到设备分交表中。

(3)由于卖方的原因而引起增加供货范围中的设备及零部件的数量，由卖方负责提供。

(4)从TOP点至设备上各部位的介质管线的配管、辅件、联接件等均由卖方供货。

机械设备所需的介质（包括水、气等）管线接口（TOP）位于设备旁附近一米处，其范围内管路设计与供货由卖方负责。买方负责接到TOP点前。

(５)在设备分交表中未列出的，但却是保证超声探伤作业线正常工作所必须的设备，为保证供货设备的完整性，卖方有责任将其列入设备供货清单的“其它栏目”中。
